Má stavba dýchat?

Ne. Stavba má větrat.

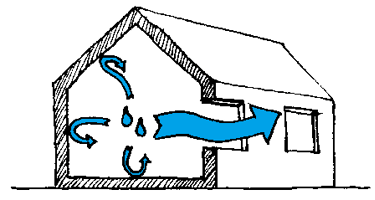

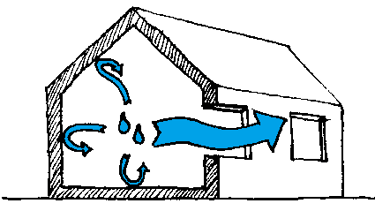

Ve vnitřním prostoru stavby jsou i za běžného provozu zdroje vlhkosti: vydechujeme vlhký vzduch, vaříme, sprchujeme se, pereme a sušíme prádlo… Všechnu tuto vlhkost musíme odvětrat, a to zařízením, které je pro to určené (okna, větrací průduchy, vzduchotechnika). Určitě nemůžeme dopustit, aby vlhký vzduch unikal ven skrz stavební konstrukce.

Většině běžných stavebních materiálů totiž vlhkost neprospívá - s rostoucí vlhkostí se mění jejich vlastnosti. U nosných prvků (zdivo, beton) se snižuje jejich pevnost. Vlhké dřevo je náchylné na napadení plísněmi a houbami. Běžné tepelné izolace ve vlhkém stavu ztrácejí své izolační schopnosti.

Občas se používá přirovnání stavby k outdoorovému oblečení - to ale nefunguje úplně stoprocentně. Správná skladba oblečení funguje tak, aby co nejlépe odváděla vlhkost (pot) od lidského těla. Vodní pára tedy prochází přímo skrz textilní materiál a v tom se postupně zvyšuje vlhkost. U oblečení to problém není - po nějakém čase ho sundáme a usušíme. U stavby si ale tohle dovolit nemůžeme, proto odvádění vlhkosti řešíme větráním a stavební konstrukce naopak chráníme před tím, aby skrz ně vodní pára procházela.

Fyzikální okénko

Přenos vlhkosti difuzí a prouděním

Vlhkost se samovolně přenáší z vlhčího do suššího prostředí stejně jako se teplo šíří z teplejšího do studenějšího prostředí podle druhého termodynamického zákona. Vlhkost k tomu používá dva hlavní procesy:

Difuze probíhá na molekulární úrovni - jednotlivé molekuly vody (vodní páry) prostupují skrz pórovité stavební materiály. Čím více otevřených a vzájemně propojených pórů má materiál, tím více vede vlhkost (označujeme ho jako difuzně otevřený). Materiál, který brání prostupu vlhkosti difuzí, označujeme jako difuzně uzavřený až parotěsný. Proces difuze nemůžeme krátkodobě vnímat zrakem ani hmatem, přesto ale není zanedbatelný.

Proudění je přenos vlhkosti společně se vzduchem (proudění vlhkého vzduchu). Nastává například při otevření okna (to je chtěné), ale má i nežádoucí podobu: proudění skrz netěsnosti v konstrukcích. Množství vlhkosti přenášené prouděním je oproti difuzi řádově větší a pokud k němu dochází skrz stavební konstrukci, považujeme to za poruchu konstrukce.

Má stavební konstrukce “dýchat”?

Ano, ale jen jedním směrem. Vlastně tedy nejde o “dýchání”, ale o pomalé cílené vysušování (difuzi vodní páry) směrem ven.

V interiéru budov je vlhkost vzduchu zpravidla větší a některé zdroje vlhkosti působí i nárazově (vaření, sprchování). Z toho důvodu se snažíme stavební konstrukce vůči vnitřnímu prostředí uzavřít parotěsnými materiály. Žádný materiál není dokonale parotěsný, proto se i přes tuto ochranu do konstrukce malé (ale stále nezanedbatelné) množství vodní páry dostane. To je jeden z důvodů, proč materiály v konstrukcích nejsou zcela suché. Kromě toho mají materiály i vlastní zdroje vlhkosti - často se jedná o zabudovanou vlhkost z doby výstavby.

Vlhkost ze stavební konstrukce odvádíme do venkovního prostředí, které je po větší část roku sušší. Z vnější strany bychom proto neměli používat parotěsné a nepropustné materiály, kterými bychom vodní páru navždy uzavřeli v konstrukci.

Fyzikální okénko

Relativní a absolutní vlhkost vzduchu

V interiéru se snažíme větráním udržovat optimální vlhkost vzduchu mezi 40 a 60 %. Vlhkost venkovního vzduchu se pohybuje v průběhu roku mezi 60 % (léto) a téměř 100 % (zima). Přesto je venkovní vzduch sušší. Nesmíme totiž sledovat parametr relativní vlhkosti (v %), ale absolutní vlhkost v gramech vodní páry na 1 m³ vzduchu.

Vzduch v závislosti na teplotě dokáže pojmout různé množství vodní páry. Například do 1 m³ vzduchu o teplotě 20 °C “se vejde” maximálně 17,3 gramů vodní páry. Absolutní vlhkost 17,3 g/m³ pro tuto teplotu odpovídá relativní vlhkosti 100 %. V interiéru tedy při běžné 50% relativní vlhkosti máme v každém 1 m³ vzduchu 8,7 g vodní páry. V exteriéru je mezitím vzduch o teplotě např.  -5 °C, který má při 100% relativní vlhkosti absolutní vlhkost 3,3 g/m³ a je tedy výrazně sušší.

Vnitřní vrstvy obálky budovy - proč a jak zajišťujeme parotěsnost

Konstrukcemi obálky budovy se rozumí nejen obvodové stěny, ale také střechy a podlahy na terénu. Problematika podlah je trochu složitější, proto jí věnujeme samostatný článek. Dále se tedy budeme bavit o obvodových stěnách a střechách. Pravidla a principy použití stavebních materiálů jsou ale z pohledu ochrany konstrukcí proti vlhkosti stejná: čím blíže jsme vnitřnímu povrchu konstrukce, tím více by měl být materiál difuzně uzavřený až parotěsný. Cílem je co nejvíce omezit vstup vodní páry z interiéru do konstrukce.

U zděných konstrukcí tuto funkci plní zdivo s omítkou. Zdící prvky (tvárnice) často nemívají promaltované styčné spáry, proto je vnitřní omítka zcela klíčovým prvkem, který zamezí vstupu vzduchu a vodní páry do zdiva. Zakrytí neomítaného zdiva např. sádrokartonovou předstěnou bez dalších opatření je nedostatečné a chybné řešení.

Dřevěné konstrukce (střechy, stěny dřevostaveb) chráníme z vnitřní strany tenkými paronepropustnými materiály. To mohou být fólie (parozábrany), nebo deskové materiály - nejčastěji OSB (dřevoštěpkové desky, u kterých je vodní páře uzavřená struktura zajištěna díky velkému podílu lepidel). Obdobně jako u zdiva musíme také důsledně zamezit proudění vzduchu skrz parotěsnou vrstvu - v tomto případě slepením spojů nebo jejich přelepením parotěsnými lepícími páskami.

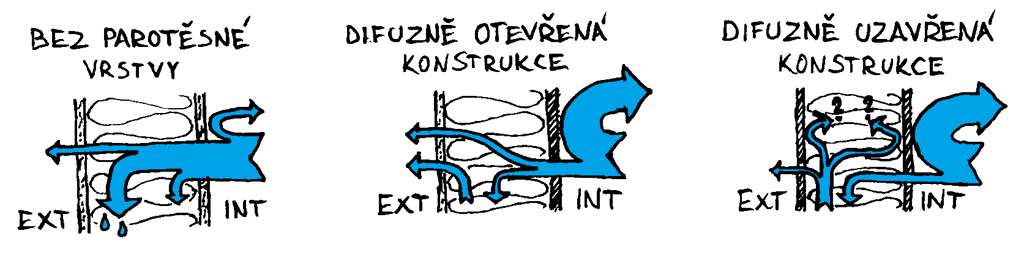

Přítomnost parotěsného materiálu u vnitřního povrchu konstrukce přitom neurčuje, jestli je konstrukce řešena jako difuzně otevřená nebo difuzně uzavřená. Princip ochrany konstrukce před vnitřní vlhkostí je u obou těchto přístupů stejný. Rozdíl mezi nimi najdeme až ve vnějších vrstvách - pokud je navržen v blízkosti vnějšího povrchu také parotěsný nebo difuzně uzavřený materiál, popisujeme konstrukci jako difuzně uzavřenou. Vlhkost, která se uvnitř konstrukce vyskytne, pak samozřejmě nemůže spolehlivě vysychat ani jedním směrem. To je zásadní nevýhodou a rizikem difuzně uzavřených konstrukcí.

Fyzikální okénko

Souvislost tepelného a vlhkostního toku

Teplo se přirozeně šíří podle druhého termodynamického zákona vždy z teplejšího do chladnějšího prostředí. Pro vlhkostní tok to platí obdobně - vodní pára se šíří z vlhčího do suššího prostředí. Oba jevy se často odehrávají najednou a stejným směrem. Platí to jak na mikroskopické úrovni (vedení tepla = rozkmitávání molekul stavebního materiálu; difuze vodní páry = průchod molekul vodní páry strukturou stavebního materiálu), tak i na makroskopické úrovni (proudění teplého a vlhkého vzduchu).

Druhý zákon termodynamiky dále říká, že tepelný tok je tím větší, čím větší je rozdíl teplot. Pro vlhkostní tok to opět platí obdobně - čím větší je rozdíl absolutních vlhkostí, tím více vodní páry bude proudit nebo difundovat.

V praxi můžeme v chladné části roku očekávat rozdíl teplot mezi interiérem a exteriérem např. 25 °C (venkovní teplota -5 °C, vnitřní teplota 20 °C). Naproti tomu v teplé části roku můžeme očekávat teploty např. 30 °C venku a 26 °C uvnitř, tedy teplotní rozdíl 4 °C. Tepelný tok tím pádem bude v zimě výrazně větší, naopak v létě se dá považovat za zanedbatelný.

Vlhkostní tok bude probíhat obdobně jako tepelný tok: v zimě směrem ven a ve výrazně vyšších hodnotách, v létě naopak směrem dovnitř, ale v téměř zanedbatelných hodnotách.

Na tomto pozorování tak můžeme vysvětlit, proč konstrukce chráníme proti vstupu vodní páry z vnitřní strany. Bráníme totiž přirozené difuzi z interiéru do exteriéru, která se odehrává po větší část roku a jde o výrazně větší množství vodní páry. V letních podmínkách má vodní pára tendenci difundovat do interiéru - a v tom jí brání vnitřní parotěsná vrstva. Jak jsme si ale uvedli, množství vodní páry v této situaci je téměř zanedbatelné, proto můžeme říct, že tento proces v konstrukci nepředstavuje problém. Můžeme tak s jistotou potvrdit princip správného umístění difuzně uzavřených materiálů: u vnitřního povrchu konstrukce.

Vnější vrstvy obálky budovy - polystyren, omítky a skutečné příčiny problémů

Vlhkost ve stavební konstrukci se přirozeně transportuje do exteriéru (konstrukce vysychá směrem ven). Pokud bychom tomuto vlhkostnímu toku postavili do cesty překážku v podobě hůře propustného materiálu (difuzně uzavřeného), vodní pára v tomto místě zkondenzuje (změní skupenství na kapalné). Voda v kapalném skupenství zhoršuje tepelně-izolační vlastnosti, pevnost i trvanlivost materiálů.

Vláknité tepelné izolace jsou ideální difuzně otevřené materiály a jejich použitím tak většinou neuděláme chybu. Expandovaný polystyren (EPS) má vyšší difuzní odpor, přesto stále patří mezi difuzně otevřené materiály (jeho struktura umožňuje průchod vodní páry). U zateplení zděných konstrukcí ho můžeme bez obav použít, pokud celou konstrukci podrobíme tepelně-vlhkostnímu posouzení. V dřevěných konstrukcích, které jsou na vlhkostní procesy citlivější, už ale může způsobovat značné problémy. Obdobně to platí pro další pěnové izolanty.

U kontaktních zateplovacích systémů jsou mnohem důležitější omítky, kterými tepelný izolant uzavíráme. I omítková směs se dá připravit tak, aby umožňovala difuzi vodní páry více či méně. Proto volíme přednostně difuzně otevřené minerální omítky. Naproti tomu silikonové a akrylátové omítky mohou být pro vodní páru špatně propustné a při nevhodném použití jsou častým zdrojem problémů. Používáme je proto jen v odůvodněných případech a vhodnost vždy ověřujeme tepelně-vlhkostním posouzením.

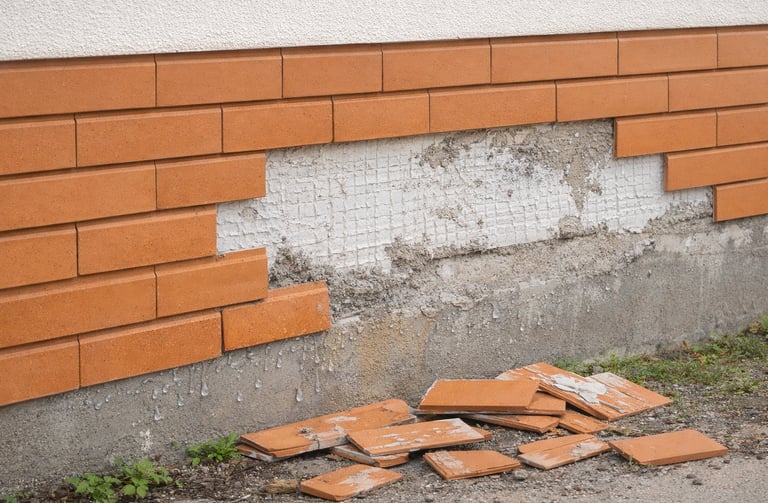

Mimo omítky samozřejmě řešíme i vnější vrstvy, od kterých potřebujeme odolnost proti vodě (srážkám): fasádní obklady, střešní krytiny. Nepropustné materiály ale nelze aplikovat kontaktně (přímo položit či nalepit) na tepelné izolace. V tomto případě už nejde “jen” o to, že vlhkost zůstane v tepelné izolaci. Keramické, kamenné a jiné lepené obklady nepropustí vlhkost z konstrukce - vodní pára tedy zkondenzuje v cementovém lepidle. Ve chvíli, kdy kondenzát v lepidle opakovaně zamrzá, lepidlo (i mrazuvzdorné) postupně ztrácí pevnost a obkladové prvky se tak mohou uvolnit. U dřevěných obkladů, kde vlhkost zkondenzuje mezi dřevem a tepelnou izolací, zase dochází k degradaci dřevěných prvků.

Spolehlivým řešením pro obklady, střešní krytiny a další nepropustné vrstvy je větraná mezera. Ta zajistí odvádění vodní páry z konstrukce ven, aniž by vodní pára musela procházet nepropustnými prvky. U dřevěných obkladů zároveň zajišťuje kontakt dřevěných prvků se vzduchem - vlhké dřevo tak může rychle a rovnoměrně vysychat všemi směry. Větraná mezera musí být pod fasádními obklady vždy svislá (vzduch samovolně proudí zespoda nahoru vlivem komínového efektu), u střech vždy od okapu ke hřebeni. Správnou funkci větrané mezery zajistíme dostatečně velkými větracími otvory ve spodní a horní části.

Tepelnou izolaci, která je v kontaktu s větranou mezerou, je pak nutné chránit před stékajícím kondenzátem a před působením větru (zafoukávání studeného vzduchu by také snižovalo izolační vlastnosti konstrukce). Pro tuto ochranu se používají tenké dřevovláknité desky nebo fasádní/střešní fólie - narozdíl od vnitřních (parotěsných) fólií ale musí jít o difuzní fólie s co nejnižším faktorem difuzního odporu.

Fyzikální okénko

Kondenzace vodní páry

Ve fyzikálním okénku o relativní a absolutní vlhkosti vzduchu jsme si vysvětlili, že vzduch má určitou “vlhkostní kapacitu” (vejde se do něj jen určité množství vodní páry, a to v závislosti na jeho teplotě). Co se tedy stane, když do vlhkého vzduchu, který je na hranici jeho kapacity (označujeme ho jako nasycený, má relativní vlhkost 100 %), přivedeme ještě větší množství vodní páry? Vzduch už tuto páru nepojme, a tak vodní pára zkondenzuje. To se běžně projevuje jako mlha (okem jsme schopni vidět kapky vody).

Stejným způsobem to funguje i v případě, kdy vzduchu ubíráme jeho “vlhkostní kapacitu” - ochladíme ho. Studenější vzduch už není schopen pojmout tolik vodní páry jako teplý, proto přebytečnou vodní páru vypustí ze své struktury - a ta opět zkondenzuje. Ve stavebních konstrukcích k tomuto jevu dochází při kontaktu vlhkého vzduchu se studenými povrchy stavebních materiálů. Pozorujeme to typicky na vnitřním povrchu oken (vodní pára kondenzuje na studeném skle), ale stejným způsobem k tomu dochází i uvnitř konstrukcí.

Vlhký teplý vzduch prochází stavební konstrukcí z vlhkého teplého do suchého studeného prostředí. Pokud při tomto toku narazí na materiál, který je nepropustný a zároveň dostatečně studený (tzn. běžně u vnějšího povrchu konstrukcí), vodní pára v něm (nebo na jeho povrchu) zkondenzuje. Kondenzát (voda v kapalném skupenství) je pak vázán v materiálech, dokud nenastanou podmínky k jeho přirozenému vysušení. Pokud vysoušení opět brání nějaká nepropustná vrstva, materiál zůstává stále vlhký a tím se mohou zhoršovat jeho vlastnosti.

Vnitřní zateplení - obrácený princip a skrytá rizika

Návrh zateplení z vnitřní strany nosné konstrukce je oproti výše uvedeným postupům výrazně složitější. Stále totiž platí princip, že z vnitřní strany chráníme konstrukci před vlhkostí a zároveň někudy umožňujeme její vysychání.

Nelze tedy jednoduše opatřit zděnou stěnu kontaktním zateplovacím systémem (polystyren + omítka) z vnitřní strany. Polystyren by totiž propustil vodní páru směrem ven k povrchu zdiva. V tomto případě ale zdivo není chráněné před vnějšími teplotami (nachází se ve “studené zóně” souvrství) - je proto studené a způsobí kondenzaci vodní páry. A protože je zdivo samo o sobě hůře propustné pro vodní páru, neumožní ani vysychání kondenzátu.

Podobné je to u dřevěných konstrukcí. Pokud necháme nosné dřevěné prvky (např. krokve u skladby s podkrokevní izolací) ve studené zóně, snáze dosáhnou podmínek, kdy v nich bude kondenzovat vodní pára. Takové prvky jsou dlouhodobě vystaveny vyšší vlhkosti než dřevo v teplé zóně konstrukce.

Pro správný návrh vnitřního zateplení můžeme použít jeden ze tří různých přístupů:

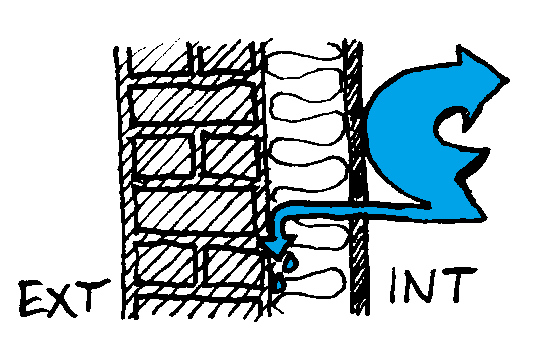

Důsledné zamezení vstupu vodní páry z interiéru do konstrukce

U vnitřního povrchu použijeme parozábranu s co nejlepšími parametry. Její spoje a detaily provedeme s maximální pečlivostí.

Teoreticky to znamená, že se pak do konstrukce nedostane žádná vodní pára, která by pak mohla kondenzovat a způsobovat další problémy.

Prakticky se těmto ideálním podmínkám jen přiblížíme. Pak už jen spoléháme (a výpočtem ověříme), že vzniklý kondenzát ve vnějších vrstvách se v průběhu roku vysuší. Tento způsob řešení vnitřního zateplení je ze všech nejrizikovější, ale umožňuje využít plný potenciál tepelné izolace.

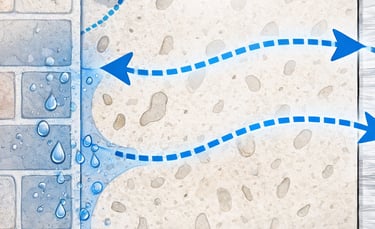

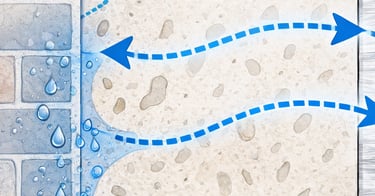

Speciální materiály - kapilárně aktivní izolace a chytré parobrzdy

Principem je v první řadě ochrana zdiva, na kterém kondenzuje vodní pára. Snažíme se o to, aby se vzniklý kondenzát nevsakoval do zdiva, ale do tepelné izolace. Kondenzát si ze zdiva umí “převzít” vláknité izolace, nebo speciální kapilárně aktivní izolace (kalciumsilikátové desky, pórobetonové izolační desky, pěnové izolace s kapilární strukturou). Vlhkost z tepelné izolace pak za vhodných podmínek necháme vysychat zpět do interiéru.

Nevýhodou je samozřejmě to, že tepelná izolace plní svoji tepelně izolační funkci jen po omezenou dobu (dokud není příliš vlhká). Následně izolace slouží jako akumulátor vlhkosti, dokud opět nevyschne.

V případě vláknitých izolací stále platí pravidlo, že je chráníme před vstupem vlhkosti z interiéru. Děláme to ale prostřednictvím chytré parobrzdy, která v suchém prostředí brání prostupu vodní páry, ale ve vlhkém prostředí otevře svoji strukturu a vodní páru propouští.

Parobrzdu nepoužíváme u kapilárně aktivních izolací. Jejich principem je rychlý transport vlhkosti přes otevřené póry do interiéru.

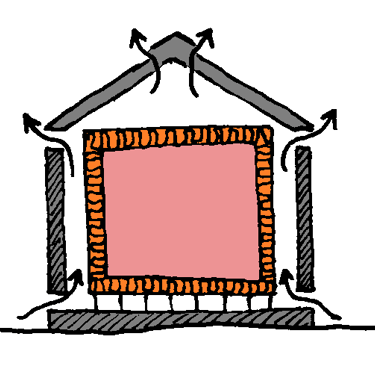

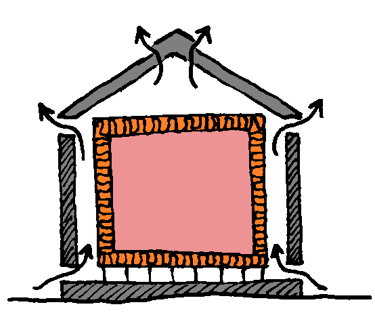

Větraná mezera a princip “dům v domě”

Ke stávající nosné konstrukci (zděné i dřevěné) přistupujeme jako k fasádnímu obkladu - snažíme se zajistit pro ni suché vnější prostředí z obou stran (je potřeba zjistit přívod suchého vzduchu k vnitřnímu líci původní konstrukce).

Novou vnitřní konstrukci s tepelnou izolací odsadíme od stávající konstrukce (vytvoříme větranou mezeru) a provedeme ji standardním způsobem (z vnitřní strany: parozábrana, tepelná izolace, difuzní fólie).

Tento princip umožňuje vytvořit plnohodnotnou tepelně izolační obálku při maximálním zachování ochrany původní konstrukce. Je proto vhodný pro památkově chráněné objekty. Nevýhodou je samozřejmě větší prostorová náročnost pro konstrukční vrstvy a také výrazně složitější detaily styků svislých a vodorovných konstrukcí. Tento postup proto nelze spolehlivě realizovat ve všech typech staveb.

Vnitřní zateplení tedy není jen „obrácené ETICS“. Každý z uvedených přístupů pracuje s vlhkostí jiným způsobem a každý má své limity. Správný návrh vyžaduje pochopení toků tepla i vlhkosti a pečlivé řešení detailů. Bez toho se riziko poruch výrazně zvyšuje.
